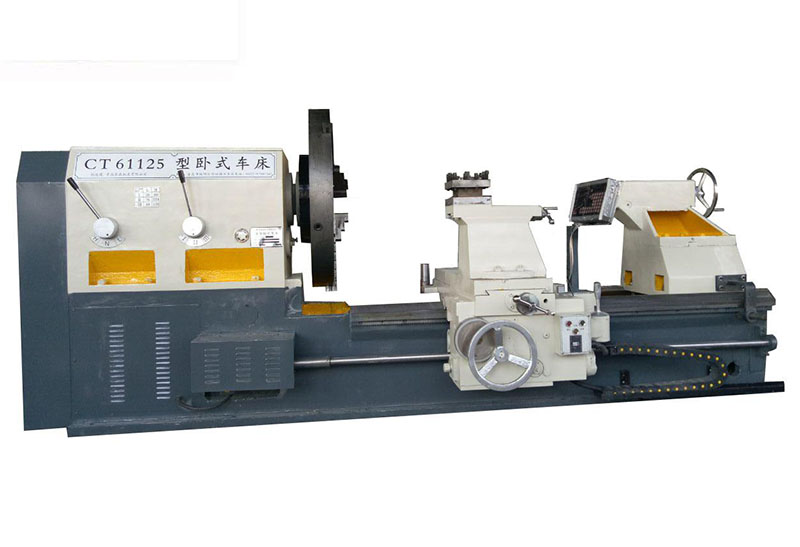

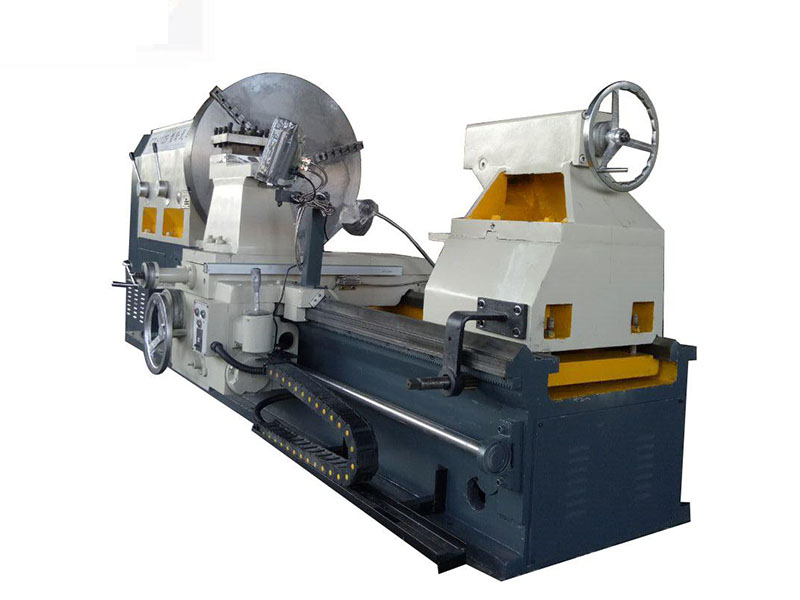

一．C61125X1500型臥式車床-機床主要技術參數
|
項 目 |
單位 |
規格 |
備注 |
|
|
床身上最大回轉直徑 |
mm |
Φ1250 |
|
|
|
床身上過溜板最大直徑 |
mm |
800 |
|
|
|
卡盤直徑 |
mm |
Φ1000（四爪） |
|
|
|
最大工件長度 |
mm |
1500 |
|
|
|
床身導軌寬度 |
mm |
760 |
|
|
|
主軸 |
主軸孔直徑 |
mm |
Φ90 |
|
|
轉速級數 |
|
6級 |
|
|
|
轉速范圍 |
r/min |
30-224 |
|
|
|
主電機功率 |
kW |
11 |
|
|
|
X/Z軸快移速度 |
m/min |
6/10 |
|
|
|
X軸行程 |
mm |
625 |
|
|
|
Z軸行程 |
mm |
1000 |
|
|
|
刀架 |
刀架形式 |
|
方刀臺 |
|
|
刀方尺寸 |
mm |
200×200 |
|
|
|
尾座 |
套筒直徑/行程 |
mm |
Φ115/480 |
|
|
尾座主軸錐孔錐度 |
莫氏 |
莫氏6號 |
|
|
|
工件重量 |
t |
2 |
|
|
二. C61125X1500型臥式車床-機床精度
|
檢 驗 項 目 |
檢驗標準 |
|
加工精度 |
0.03 |
|
加工工件圓柱度 |
0.03 / 300 |
|
加工工件平面度 |
0.025/Ф300 |
|
加工表面粗糙度 |
Ra3.2μm |
三. C61125X1500型臥式車床主要配置
床頭箱1件;
卡盤1件;
床身1件;
主電機1臺；
進給電機1臺；
溜板總成1套；
方刀臺總成1套；
尾座1件；
卡盤扳手1件。
